Почему металл разрушает диапазон считывания RFID - и почему слово «интерференция» — неправильное слово
Большинство инженеров, применявших RFID на складе или в производственном цеху, столкнулись с одной и той же стеной: метки, которые безупречно читаются на картонных коробках, становятся совершенно бесшумными в тот момент, когда они устанавливаются на стальную полку или алюминиевый корпус оборудования. Инстинкт заключается в том, чтобы назвать это RFID-помехой металла, и этот термин прижился во всей отрасли. Но на уровне конструкции антенны то, что металл оказывает на RFID-метку, не является помехой в радиотехническом-смысле. Это резонансный сдвиг частоты, вызванный тем, что проводящая поверхность становится частью конструкции антенны. Различие имеет значение, потому что оно меняет исправление.
Основатель RFID Journal Марк Роберти точно это проиллюстрировал: размещение RFID-метки на металле похоже на прикосновение металлической вешалки к антенне FM-радио. Станция падает в статику не потому, что появился новый сигнал, а потому, что антенна уже не настроена на правильную частоту(RFID-журнал).
Как только вы поймете, что отказ сердечника вызван расстройкой, а не внешними помехами, инженерные решения приобретут смысл в виде стратегий изоляции антенн: ферритовые поглотители, керамические подложки и материалы для электромагнитной запрещенной зоны.
В этой статье, основанной на закономерностях, наблюдавшихся за два десятилетия производства антиметаллических RFID-меток и сотнях их внедрений у клиентов, разбираются три физических механизма отражения RFID-сигнала на металле, сравниваются четыре инженерных решения с данными, измеренными в полевых условиях, а также рассматриваются две модели отказов, которые проходят первоначальные приемочные испытания и проявляются только несколько месяцев спустя. Если вы оцениваетеанти-бирки для металлического оборудования, серверных стоек или промышленных инструментов, структура принятия решений во второй половине построена для этого варианта использования.
Три механизма, которые снижают эффективность меток на металлических поверхностях
Фраза «металл убивает RFID» является чрезмерным упрощением. За это ответственны три различных физических явления, каждое из которых требует различных инженерных мер противодействия.

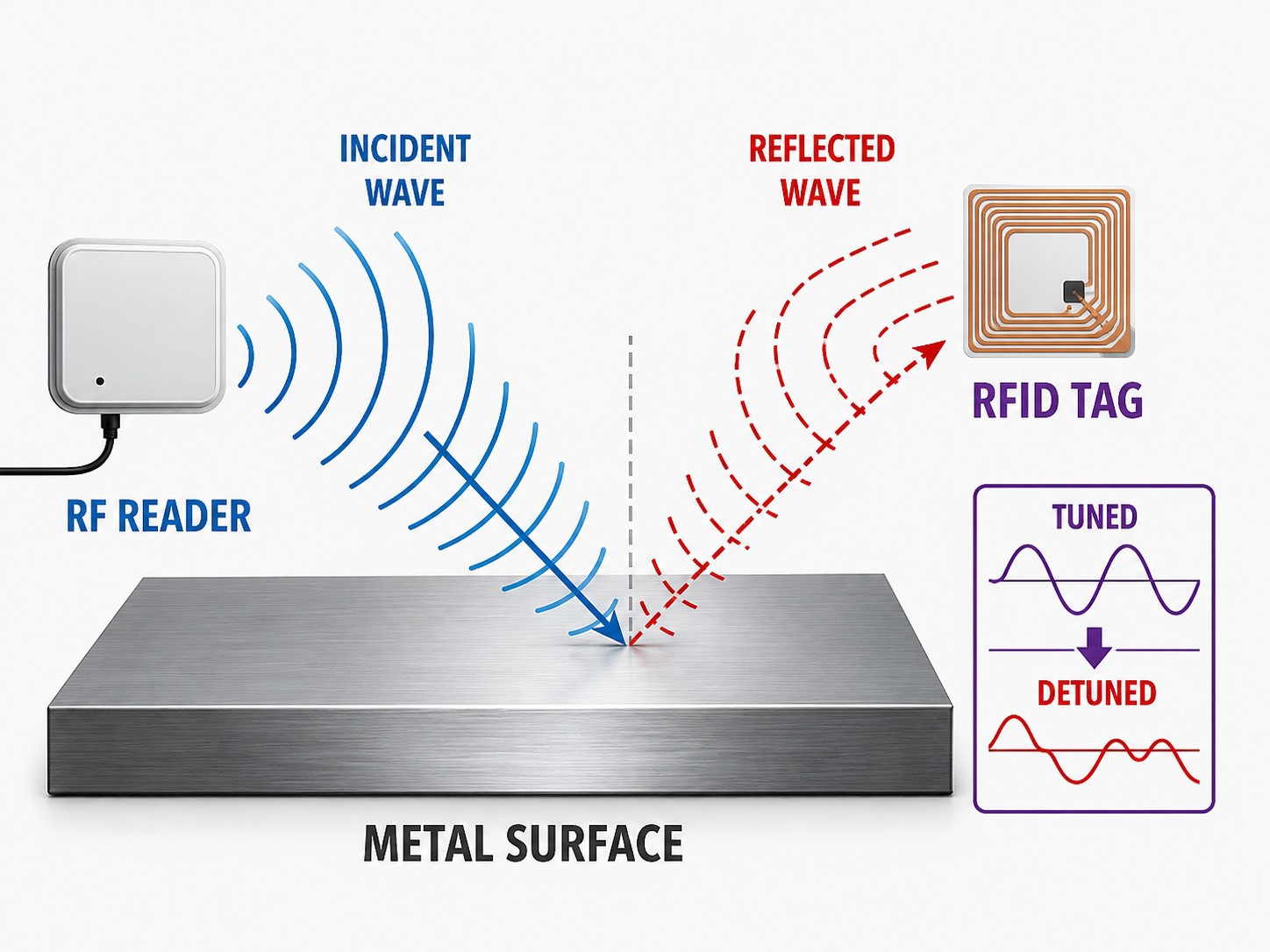

Диапазон считывания UHF RFID может упасть с 8–10 метров до менее 10 сантиметров на плоской стальной пластине.Эта крайняя деградация связана с отражением электромагнитных волн (атласRFIDstore). Когда считыватель RFID излучает радиоволны в сторону метки, установленной на металле, металлическая поверхность отражает сигнал обратно с фазовым сдвигом. Если разность фаз приближается к 180 градусам, падающие и отраженные волны частично или полностью нейтрализуют друг друга, создавая мертвые зоны, в которых метка практически не получает энергии. Чем больше и плоская металлическая поверхность, тем сильнее эффект многолучевого распространения. Изогнутый или перфорированный металл создает более слабые отражения, поэтому метки иногда «работают» на металлической трубе, но совершенно не работают на плоском серверном шасси. Только этот механизм является причиной большинства отказов от металлических помех УВЧ и RFID на складах и в центрах обработки данных.
Поглощение сигнала поглощает энергию, необходимую для активации чипа метки.Металл не просто отражает радиочастотную энергию. Он генерирует вихревые токи под воздействием переменного электромагнитного поля, преобразуя радиочастотную энергию в тепло. Для пассивных RFID-меток, которые полностью полагаются на энергию, полученную из сигнала считывателя, такое поглощение может означать, что чип никогда не включится. Влияние резко варьируется в зависимости от частоты: метки УВЧ на частоте 860–960 МГц наиболее агрессивно взаимодействуют с проводящими поверхностями, тогда как метки низкой-частоты на частоте 125 кГц более эффективно проникают в металлическую среду, но при этом жертвуют дальностью считывания и пропускной способностью данных.
Расстройка антенны – это механизм, наиболее уникальный в случае поломок,-связанных с металлом.Стандартная антенна RFID-метки предназначена для резонанса на определенной частоте, например 915 МГц для приложений УВЧ в Северной Америке. Когда эта антенна прилегает непосредственно к металлической поверхности, металл эффективно соединяется с конструкцией антенны. Резонансная частота смещается, изменяется сопротивление, и передача мощности от чипа-к-антенне разрушается. Тег не был «затерт» внешним источником. Его собственная антенна была физически изменена металлом под ней. Вот почему металлические помехи RFID на металлических объектах не могут быть устранены путем увеличения мощности считывателя: проблема в метке, а не в считывателе.
Вот момент, который пропускают большинство руководств: эти три механизма не влияют на каждый металл одинаково. Черные металлы, такие как углеродистая сталь, создают более сильные потери на вихревые токи, чем цветные металлы, такие как алюминий или нержавеющая сталь. Метка, оптимизированная для стали, может работать хуже при работе с медью. И геометрия имеет такое же значение, как и материал. Метка на плоской поверхности стальной двутавровой балки ведет себя совсем иначе, чем метка на изогнутом газовом баллоне.
Если ваш поставщик меток не может сообщить вам, с какими типами металлов и геометриями был протестирован их продукт, это тревожный сигнал, прежде чем вы сделаете оптовый заказ.
Четыре инженерных решения для борьбы с помехами RFID-металлов на металлических поверхностях
Промышленность сблизиласьчетыре технических пути заставить RFID-метки работать на металле. Каждый путь по-разному сочетает толщину, стоимость, долговечность и дальность считывания, и правильное решение для радиочастотных помех зависит от вашей среды развертывания, а не от того, какой подход использует ваш поставщик.
Ферритовые поглотительные слои: современный отраслевой стандарт.
Наиболее широко распространенный подход заключается в размещении тонкого слоя магнитопоглощающего материала на основе феррита-между антенной метки и металлической поверхностью. Высокая магнитная проницаемость феррита поглощает и перенаправляет электромагнитную энергию, которая в противном случае отражалась бы от металла и подавляла сигнал метки, создавая канал магнитной проводимости, который изолирует антенну от проводящей поверхности (PH Функциональные материалы). Но эффективность феррита зависит от соответствия толщины материала целевой частоте. Именно здесь большинство общих страниц продуктов перестают объяснять.
Толщина коммерческих ферритовых листов варьируется от 0,1 до 1,0 мм. При частоте 13,56 МГц (приложения NFC/HF) слоя толщиной 0,2 мм обычно достаточно. На частотах УВЧ (860–960 МГц) более толстые слои (0,5–1,0 мм) обеспечивают лучшую изоляцию (согласно производственным спецификациям Syntek). Полученные антиметаллические метки обеспечивают дальность считывания 1,0–1,5 метра в металлических средах с уровнем ошибок менее 2 %, измеренным с помощью считывателя, соответствующего стандарту ISO 18000-6C EPC Gen2, с панельной антенной с круговой-поляризацией 6 дБи и выходной мощностью 30 дБм. В не-металлических средах те же метки достигают примерно 1,5 метра. Исходя из нашего производственного опыта, наиболее распространенной ошибкой при подборе поставщиков является указание единой толщины феррита для смешанной металлической среды, где метки ВЧ и УВЧ сосуществуют на разных типах активов. Для большинства приложений по отслеживанию промышленных активов ферритовый подход обеспечивает наилучший баланс между производительностью, долговечностью и-экономикой на единицу продукции. Метка UHF на ферритовой основе стоит примерно в 3–5 раз дороже, чем стандартная мокрая вставка, хотя разрыв сокращается по мере увеличения объемов производства, а цена на вставку UHF падает ниже 0,04 доллара США (Мордорская разведка).
Физическая изоляция с помощью пенопластовых или пластиковых прокладок.
Самый простой и дешевый метод заключается в установке непроводящей прокладки между меткой и металлической поверхностью. Зазора в 5–10 мм обычно достаточно, чтобы предотвратить прямую расстройку антенны. В ходе тестирования с участием заказчика автомобильных запчастей добавление слоя пенопласта толщиной 5 мм повысило вероятность успешного считывания контейнеров с металлическими компонентами с 45 % до 92 %, что согласуется с данными, полученными сторонними-испытателями.
Но вот что важно для долгосрочного-развертывания, о чем не упоминается на страницах продукта: пенопласт разлагается. На производственных площадках с загрязнением маслом, постоянной вибрацией и ежедневными перепадами температур пенопласт с закрытыми-ячейками сжимается, поглощает загрязнения и теряет свои пространственные свойства в течение 6–18 месяцев в зависимости от закономерностей деградации, которые мы задокументировали на нескольких заводах. Показатель успешности чтения растет в первый день, затем постепенно снижается в течение нескольких месяцев, пока вы не вернетесь к массовым сбоям чтения без очевидной основной причины.
Мы неоднократно видели эту закономерность при развертывании производственных цехов. Проставки из пеноматериала подходят для небольших-задач и коротких-продолжительностью работ. Для всего, что должно выжить в промышленном жизненном цикле, они являются временным решением, которое продается как постоянное решение.
Керамическая конструкция метки.
Керамические RFID-метки используют принципиально иной подход: вместо экранирования антенны из металла они используют материал подложки, молекулярная структура которого не проводит вихревые токи и не искажает электромагнитные поля. Более широкие молекулярные зазоры в керамике предотвращают эффекты связи, которые вызывают расстройку на металлических поверхностях. Керамические метки могут работать при экстремальных температурах, многие из которых рассчитаны на непрерывное использование при температуре выше 200 градусов, и устойчивы к химической коррозии в средах с pH 0–14. Компромиссом является размер и жесткость: керамические подложки хрупкие и не могут соответствовать изогнутым поверхностям, что ограничивает их использование на цилиндрических объектах, таких кактрубы, газовые баллоны или стальной прокат. Они также имеют более высокую стоимость единицы, чем альтернативы на основе феррита-. Если ваша рабочая температура остается ниже 150 градусов, керамические метки требуют значительных затрат из-за термостойкости, которую вы никогда не будете использовать. Ручки на основе феррита-, доступные по цене гораздо дешевле. На практике керамические антиметаллические метки-эффективны только в высоко-промышленных процессах: линиях отверждения краски, автоклавных циклах, термообработке металлов.
Материалы с электромагнитной запрещенной зоной (EBG): рубеж исследований.
Академические исследователи продемонстрировали альтернативу, используя специальные метаматериалы, которые создают запрещенную зону электромагнитных полей, частотно--избирательные поверхности, которые блокируют распространение сигнала в определенных диапазонах. Подложка EBG, помещенная между меткой UHF RFID и металлической поверхностью, обеспечивает усиление антенны примерно 4 дБи на частоте 915 МГц, сохраняя при этом общую толщину метки менее 1,5 мм, при этом испытания прототипа показали дальность считывания 4 метра на металлических шаблонах в контролируемых лабораторных условиях (ИсследованияГейт). Технология еще не является коммерчески зрелой. Масштабное производство подложек EBG остается дорогостоящим, а выигрыш в производительности по сравнению с высококачественным ферритом пока не оправдывает дополнительных затрат для большинства приложений. Для проектов, требующих максимальной дальности считывания на металле с минимальным профилем метки, EBG представляет собой следующее поколение меток.технология анти-металлических RFID-поглощающих материалов. Но что касается решений о закупках на 2026 год, это остается вопросом будущего.
Наша позиция.
Для подавляющего большинства применений RFID на металлических-поверхностях, которые не требуют постоянных температур выше 150 градусов или требующих значительного-диапазона считывания, превышающего возможности феррита, метки на основе феррита- являются правильным выбором. Они обеспечивают проверенную эффективность считывания при любых температурных, химических и механических условиях, встречающихся в большинстве промышленных сред, при этом цены продолжают падать, поскольку глобальное производство UHF-вкладышей привело к тому, что затраты на соединение чипов стали ниже 0,04 доллара США за единицу (Мордорская разведка), причем варианты с анти-металлическим ферритом следуют той же кривой стоимости. Проставки из пенопласта являются временным решением. Керамика — специальный инструмент для экстремальных температурных условий. EBG – это игра будущего. Рекомендовать что-либо еще в качестве универсального-решения для защиты от помех металла RFID означает либо незнание данных о развертывании, либо-умелое руководство продажами.
Что вам не покажет большинство руководств: реальные ошибки развертывания и контр-интуитивные результаты
В этом разделе представлены пять идей из реальных развертываний проектов, которые редко появляются в блогах производителей или в общих-руководствах. Они основаны на шаблонах полей и опубликованных сторонних-данных.
Урок стоимостью 30 000 долларов США по пропуску проверки совместимости тегов-поверхностей.Производственное предприятие инвестировало 30 000 долларов США в инфраструктуру RFID, чтобыотслеживать запасы инструментов в цехе-тяжелой металлообработки. За несколько недель уровень чтения упал ниже 40%. Считыватели не были неправильно настроены. Бирки не были дефектными.Стандартные дипольные-антенные метки УВЧ были указаны для металлических объектов без каких-либо анти-металлических приспособлений. (Разреженная технология). Весь инвентарь меток пришлось заменить на-металлические варианты, что фактически удвоило стоимость проекта. Основной сбой произошел на этапе спецификации, проверки совместимости, которая занимает один день и не стоит ничего по сравнению с полной-модернизацией парка машин. Прежде чем подписывать какой-либо контракт на развертывание RFID, потребуйте документацию по тестированию диапазона считывания тегов-на реальных материалах и геометрии вашего актива. Если поставщик не может их предоставить, запросите образцы тегов для собственных стендовых испытаний. Стоимость 50 образцов незначительна по сравнению с повторной маркировкой всего объекта.
Способ установки определяет 20–40 % дальности чтения.Одна и та же анти--металлическая бирка, установленная на одном и том же металлическом объекте, обеспечивает существенно разную дальность считывания в зависимости от того, как она прикреплена. Монтаж на клей осуществляется быстро, но подвержен расслоению при термоциклировании и химическом воздействии.Механическое винтовое крепление обеспечивает постоянную фиксацию, но требует сверления объекта.Эпоксидная герметизация обеспечивает наиболее прочное соединение и защиту окружающей среды, но она необратима и дорога в больших масштабах. Кабельные стяжки работают на цилиндрических поверхностях, но разрушаются под воздействием ультрафиолета на открытом воздухе (Инвенго). «Диапазон считывания» в таблице данных измерен при использовании определенного метода монтажа в лабораторных условиях.Производительность на местах будет отличаться на 20–40 %, а переменная установки чаще всего игнорируется при планировании проекта.
Температура-отказ металлического соединения, прошедшего приемочные испытания. В средах, сочетающих металлические поверхности с устойчиво высокими температурами, взаимодействие между RFID-помехами металлов и тепловым напряжением создает режим отказа, который невидим при вводе в эксплуатацию. Теги без проблем проходят первоначальное приемочное тестирование. Затем, в течение недель или месяцев, циклы теплового расширения и сжатия изменяют физическую геометрию антенны на микрометры, создавая прогрессирующее несоответствие импедансов, которое постепенно ухудшает производительность считывания. В то же время герметизирующие материалы и клеевые слои стареют быстрее под воздействием теплового стресса, ускоряя физическое отделение от металлической поверхности. Результатом является волна «внезапных» сбоев тегов, которые на самом деле представляют собой месяцы невидимой деградации. Если ваше приложение предполагает постоянную температуру металлической-поверхности выше 85 градусов, стандартных анти-бирок для защиты от металла недостаточно, независимо от их требований к комнатной-температуре. Вам нужны метки, рассчитанные на непрерывное термоциклирование при фактической рабочей температуре, а не только на кратковременное пиковое воздействие.
Металл действительно может улучшить дальность считывания, если метка предназначена для этого. Это противоречивое-интуитивное открытие, которое отделяет базовое понимание от инженерного-уровня знаний о том, как метки RFID ведут себя на металлических поверхностях. В некоторых усовершенствованных-конструкциях металлических меток металлическая поверхность намеренно используется в качестве заземляющей плоскости, что фактически превращает сам объект в продолжение антенны метки. Металл действует как большой отражатель, который концентрирует излучаемую энергию на читателе, а не рассеивает ее во всех направлениях, как это делает метка на открытом воздухе. По крайней мере один коммерческий продукт продемонстрировал дальность считывания 15-метров на металле по сравнению с 11 метрами в свободном пространстве, что означает повышение производительности металла примерно на 36 % (Invengo). Это не типичный результат. Для этого требуется определенная геометрия антенны, точная настройка импеданса в условиях нагрузки металлом и достаточно большая плоская металлическая поверхность. Но это опровергает упрощенное представление о том, что «металл всегда вреден для RFID».
Три распространенных обходных пути, которые не масштабируются.Увеличение мощности считывателя, регулировка угла метки и добавление дополнительной толщины клея — три наиболее распространенных обходных пути в полевых условиях, когда метки RFID перестают считывать металл. Ни один из них не затрагивает основную физику. Более высокая мощность считывания может незначительно расширить диапазон, но приводит к проблемам перекрестного-чтения соседних тегов. Регулировка угла неповторима и непрактична в масштабе. Дополнительный клей обеспечивает разделение на долю миллиметра, что намного меньше 5+ мм, необходимого для значительного уменьшения расстройки. Все три создают ложное ощущение разрешения проблемы, в то время как основная несовместимость остается.
Выбор подходящей анти-металлической бирки: основа принятия решений
Выбор анти-металлической RFID-метки для промышленного использования — это проблема с тремя-переменными.Ошибка приведет либо к превышению-спецификации (растраченный бюджет), либо к недостаточности-спецификации (ошибки в полях). Вот как систематически работать с этим, чтобы преодолеть металлические помехи RFID в вашей конкретной среде.
Переменная 1: Рабочая частота.Низкочастотные-метки (125 кГц) обеспечивают наилучшую устойчивость к близости металлов, поскольку их более длинные волны менее агрессивно взаимодействуют с проводящими поверхностями. Однако дальность считывания НЧ составляет менее 10 см, а пропускная способность минимальна. Это делает их подходящими для жетонов контроля доступа на металлических дверях, а не для отслеживания активов в масштабах склада.Высокочастотные-метки на частоте 13,56 МГц, включая NFC, занимают золотую середину: умеренная устойчивость к металлу и дальность считывания примерно до 1 метра с анти-подложкой.Они являются эталоном дляЭтикетки ИТ-активов на серверных шасси и отслеживание медицинских устройств. УВЧ-метки на частоте 860–960 МГц обеспечивают наибольшую дальность считывания (до 10+ метров в конструкциях, специализирующихся на-металлах), но требуют самых сложных технологий защиты от-металлов. Для любого приложения, требующего пакетного сканирования металлических объектов на складе или производственной линии, УВЧ является единственной подходящей частотой -, а конструкция анти-металлических меток становится решающим фактором успеха. Пониманиекак каждая полоса частот RFID работает по-разному в металлических средахпредотвращает самую дорогостоящую категорию ошибок спецификации.
Переменная 2: Тип и геометрия металла.Черные металлы (углеродистая сталь, железные сплавы) вызывают более сильные потери на вихревые токи, чем цветные металлы (алюминий, нержавеющая сталь, медь, латунь). Бирка, проверенная на алюминиевых стеллажах, может не работать на оборудовании из углеродистой стали. Плоские поверхности дают более сильные и равномерные отражения, чем изогнутые, текстурированные или перфорированные поверхности. Если в состав вашего оборудования входят несколько типов металлов, что часто встречается в производственных условиях, запросите у поставщика меток тестовые данные для каждой категории металлов. Разница в производительности между лучшими-случаями и худшими-металлами в вашей среде определяет, нужна ли вам одна модель тега или две.
Переменная 3: Условия окружающей среды.В таблице ниже отражены критические факторы окружающей среды, которые сужают выбор тегов. Однако столбец «Рекомендуемая конструкция» требует проверки на соответствие вашему конкретному типу металла, поскольку один и тот же корпус метки по-разному работает с углеродистой сталью, с алюминием и с нержавеющей сталью. По данным сравнительного тестирования-диапазона чтения, проведенного компанией Syntek для этих трех носителей, реальные-расстояния чтения различаются на 15–30 % даже в пределах одного артикула продукта, поэтому стендовые испытания на реальных ресурсах не-не подлежат обсуждению перед оптовой закупкой.
| Состояние | Влияние на выбор тегов | Рекомендуемая конструкция |
|---|---|---|
| Непрерывная температура> 150 градусов | Нарушение адгезии и герметика; дрейф антенны | Керамическая подложка или жаростойкий-корпус из PPS |
| Химическое воздействие (кислоты, растворители, экстремальные значения pH) | Коррозия капсулы; деградация ферритового слоя | Корпус из PEEK или PPS, pH 0–14. |
| На открытом воздухе УФ + влага | Клеевое отслоение; охрупчивание кабельной стяжки | Винтовое-крепление, корпус с защитой от УФ-излучения-, IP67+ |
| Высокая вибрация/механическое воздействие | Отделение метки от поверхности; усталость внутренних компонентов | Заливка эпоксидной смолой или крепление заклепками; Прочный корпус из АБС-пластика |
| Изогнутая поверхность (радиус < 50 мм) | Жесткие теги не могут соответствовать друг другу; воздушный зазор приводит к потере производительности | Гибкие ферритовые метки на основе ТПУ- |
Практическая последовательность: определите частоту на основе требований-диапазона считывания, затем отфильтруйте по совместимости с типом металла, а затем примените ограничения окружающей среды, чтобы сузить диапазон до конкретной конструкции метки и метода крепления. Проведя эту последовательность в обратном направлении, начиная с цены или форм-фактора, проекты заканчиваются сценарием переделки стоимостью 30 000 долларов, описанным выше.
Часто задаваемые вопросы
Вопрос: Почему стандартные RFID-метки не работают на металлических поверхностях?
Ответ: Металлические поверхности расстраивают антенну метки, отражают радиочастотную энергию обратно в виде разрушительных волн и поглощают энергию, необходимую для активации чипа. В совокупности эти три эффекта сокращают дальность считывания с метров почти до нуля.
Вопрос: Какой материал используется внутри анти-металлических RFID-меток?
О. В большинстве коммерческих анти-меток используется ферритовый поглотительный слой (толщиной 0,1–1,0 мм), который перенаправляет электромагнитную энергию от металлической поверхности. Альтернативы включают керамические подложки для экстремально высоких температур и метаматериалы EBG для максимальной дальности действия.
Вопрос: Могут ли анти--металлические метки работать лучше на металле, чем на открытом воздухе?
А: Да. Метки, предназначенные для использования металла в качестве заземляющей поверхности антенны, могут обеспечить большее расстояние считывания на больших плоских металлических поверхностях, чем в свободном пространстве, с улучшением до 36% в документированных тестах.
Вопрос: Как проверить, будет ли анти--металлическая бирка работать в моей среде?
Ответ: Запросите образцы меток у своего поставщика и протестируйте их на реальных объектах, при ваших рабочих температурах, используя считыватель и конфигурацию антенны. Технические характеристики отражают условия лаборатории, а не вашего завода.
Вопрос: Влияют ли металлические помехи RFID на УВЧ хуже, чем на другие частоты?
О: УВЧ (860–960 МГц) наиболее чувствителен к эффекту близости металлов из-за более короткой длины волны. НЧ (125 кГц) лучше всего переносит металл, но имеет очень короткую дальность считывания. ВЧ (13,56 МГц) находится между ними.
Правильный выбор для вашей металлической-тяжелой среды
Физика RFID-помех металлов никуда не делась. Проводящие поверхности всегда отражают, поглощают и расстраивают радиочастотные сигналы. Что изменилось, так это зрелость инженерных решений, доступных для работы в этих ограничениях. В промышленных условиях антиметаллические метки-на основе феррита теперь обеспечивают надежную работу в температурных, химических и механических условиях, необходимых для большинства приложений, при этом цены продолжают снижаться по мере роста объемов производства.
Разница между успешным развертыванием и дорогостоящей модернизацией сводится к трем решениям, которые принимаются до заказа первой метки: сопоставьте частоту с требованиями к диапазону считывания-, проверьте работоспособность метки на конкретных металлических подложках и укажите методы монтажа, которые выдержат ваши условия окружающей среды в течение всего жизненного цикла актива. Правильный выбор этих трех пунктов важнее, чем выбор марки тега.
Если ваш проект предполагает отслеживание металлических активов и вам нужны теги, разработанные для-производительности металлических объектов,наша линейка продуктов с защитой от-меток RFID и NFCпроизводится на-собственном предприятии и имеет сертификат ISO 9001, а ежедневная производительность по склеиванию чипов превышает 100 000 единиц. Запросите бесплатные образцы для тестирования на ваших реальных активах, прежде чем переходить к объему.
