Увеличьте производительность с помощью LF-меток дальнего действия уже сегодня
Apr 13, 2026
Оставить сообщение
Вам, вероятно, говорили, что если вашему приложению требуется считывание за пределами 10 сантиметров, вам придется переключиться на УВЧ. Этот совет справедлив примерно в 70 % случаев-, но остальные 30 % связаны с условиями, в которых УВЧ просто не работает: штамповочные линии, окруженные стальными инструментами, ворота для скота, через которые проходят мокрые животные, или устаревшие системы доступа, где разрушение инфраструктуры 125 кГц не стоит затрат.
Эта статья как раз для этих 30%. Мы рассмотрим, что на самом деле увеличивает дальность чтения на низкой частоте, где физика создает жесткие ограничения, а ошибки развертывания, которые мы видели, истощают бюджеты проектов, не решая основную проблему. Если ваши спецификации требуют считывания от 60 см до 1 метра в среде, -тяжелой или жидкой-, подверженной воздействию металлов, приведенная ниже информация либо подтвердит, что LF — ваш путь, либо избавит вас от траты трех месяцев, пытаясь заставить его работать там, где он не работает.
Физика в одном предложении-и почему оно не раскрывает всю историю

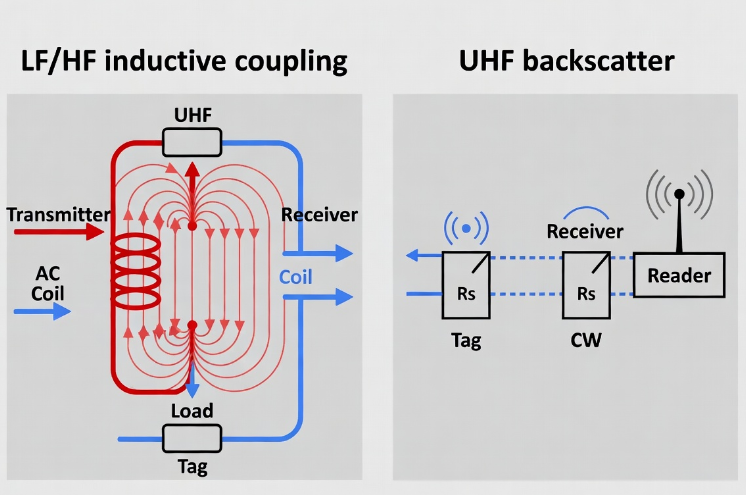

Низко-частотная RFID-метка передает энергию посредством индуктивной связи, а не электромагнитного излучения, поэтому стандартные пассивные метки имеют максимальную длину около 10 см. Но это базовый уровень, а не потолок.
Потолок зависит от трех переменных, которые взаимодействуют так, как не указано в спецификации: диаметр антенны считывателя, площадь катушки метки и добротность резонансного контура. Наша команда инженеров провела сравнение в прошлом году, используя тот жеЧип ЕМ4200для трех размеров катушек. Круглая катушка диаметром 45 мм на нашей стендовой установке достигла 24 см; масштабирование до прямоугольной катушки диаметром 97 мм увеличило ее до 41 см; но повторное удвоение до форм-фактора 200 мм добавило только еще 18 см. Убывающая отдача становится жесткой, как только катушка приближается к границе поля ближней-антенны считывателя.
Специализированные считыватели с частотой 125 кГц, предназначенные для доступа в транспортные средства,-такие как серия Promag GP90-, требуют 90 см для карт ISO и до 130 см для карт увеличенного размера.учетные данные раскладушкипод напряжением 18-19В. Системы идентификации животных на частоте 134,2 кГц следующиеИСО 11784/11785 документально подтверждено считывание на расстоянии более 2 метров в контролируемых средах, хотя в этих установках используетсярамочные антеннывстроены в рамы ворот, которые не подходят для большинства промышленных помещений.
Вопрос не в том, сможет ли LF достичь большего,-может ли. Независимо от того, подойдет ли геометрия антенны и форм-фактор тега к вашему развертыванию, большинство проектов терпят неудачу еще до того, как начинаются.
Три технических пути-и система принятия решений, которая действительно работает
Если вам нужны пассивные LF-метки, считывающие на расстоянии 50 см и более, вы можете выбрать один из трех подходов. Вот как мы помогаем клиентам принять это решение.
Увеличенные считывающие антенны остаются рабочей лошадкой для большинства промышленных НЧ-меток дальнего действия.
Диаметр петли 300–500 мм создает более сильные поля, которые достигают большего расстояния. Мы установили их для идентификации транспортных средств в распределительном центре в Гвадалахаре.-Напольные-петли, встроенные под тротуар, считыватели, совместимые с GP90-, стандартные метки-раскладушки на лобовых стеклах. Расстояние считывания: 95 см надежно, 110 см в оптимальных условиях. Загвоздка: площадь антенны редко соответствует стандартным корпусам управления доступом-, и вам нужно, чтобы значения Q превышали 100, чтобы избежать потери энергии в виде тепла. Этот путь работает, когда вы контролируете инфраструктуру, и его можно построить в зависимости от размера антенны. Стоимость одной метки остается в диапазоне 0,35–0,80 долларов США в зависимости от форм-фактора; реальные затраты — установка считывателя.
Полу-пассивные тегипереверните структуру затрат.
В них встроена батарея для питания логики чипа, но обратное рассеяние по-прежнему зависит от поля считывателя. Наши внутренние тесты показывают расширение диапазона на 35–45 % по сравнению с пассивными эквивалентами на том же считывателе,-но стоимость одной-метки возрастает до 1,50–3,50 долларов США в зависимости от номинала корпуса. Срок службы батареи составляет 5–7 лет при обычных рабочих циклах (одно чтение в минуту, 8 часов в день), но снижается быстрее при хранении в холодильнике или приложениях с большим-циклом.
Вот правило принятия решения, которое мы используем внутри компании на основе моделирования затрат примерно в 40 проектах с 2021 года:Если ежемесячное потребление меток составляет менее 300 единиц, а требуемое расстояние считывания — менее 80 см, антенны увеличенного размера почти всегда выигрывают по общей стоимости. При производительности более 300 единиц в месяц и считывании на расстоянии более 1 метра проведите трехлетнее-сравнение совокупной стоимости владения между полу-пассивными метками и увеличением количества точек считывания с помощью пассивных меток.Эта математика меняется в зависимости от затрат на рабочую силу для установки считывателя.
Активные НЧ-маяки существуют, но редко имеют смысл для задач идентификации.
Передатчики с батарейным питанием-, которые инициируют связь, могут преодолевать расстояние более 10 метров, но на этом этапе вы на самом деле не используете "LF RFID" в традиционном понимании.-большинство этих систем используют НЧ-сигналы пробуждения-в сочетании с более-каналами передачи данных. Мы использовали их для отслеживания горнодобывающих машин, где УВЧ не может проникнуть в рудное тело, но для стандартной промышленной идентификации накладные расходы на техническое обслуживание обычно сводят на нет экономическое обоснование.
Если вы оцениваете теги расширенного-диапазона LF для массового развертывания, на странице продукта не будет указано, какой путь соответствует вашему сайту. Окружающая среда будет.
Когда НЧ превосходят УВЧ-и один сценарий, в котором это не так
В средах, насыщенных металлами или жидкостью, идентификация расширенного-диапазона низких частот обеспечивает надежность считывания, с которой с трудом справляется УВЧ. Физика: сигналы УВЧ на частоте 860–960 МГц отражаются от проводящих поверхностей и поглощаются материалами,-богатыми водой; НЧ-магнитные поля проходят с гораздо меньшим затуханием.
Мы внедрили метки LF для североамериканского поставщика автомобилей Tier-1, отслеживающего окрашенные панели кузова через конвейер для отверждения стали, влага в неотвержденной грунтовке - это сложная задача. Коэффициент неправильного прочтения: 0,08%. Предыдущий пилот УВЧ не мог опуститься ниже 4% из-за отражений. Для этого приложения LF был единственным подходящим выбором.
Стоит отметить одно исключение: широкоформатные-УВЧ-бирки на-металлических бирках значительно улучшились. Если ваши металлические поверхности плоские, однородные и вы можете гарантировать постоянную ориентацию меток, такие продукты, как серия Xerafy PICO или Confidex Ironside, теперь приближаются к надежности LF, обеспечивая считывание на расстоянии 3–5 метров. Мы видели эту работу при отслеживании поддонов, когда бирка каждый раз крепится в одном и том же месте. Это не работает, когда теги непредсказуемо перемещаются относительно устройства чтения,-которое описывает большинство сценариев, связанных с домашним скотом и-сборочными линиями.
Честная оценка: решения для расширенного-считывания низкочастотных сигналов занимают определенную полосу-от 0,5 до 2 метров, агрессивную радиочастотную среду, приложения, в которых чувствительность к стоимости-тега ниже, чем стоимость инфраструктуры для каждого считывателя. За пределами этого диапазона обычно побеждает УВЧ. Внутри него УВЧ обычно выходит из строя. Прежде чем что-либо указывать, определите, к какой группе относится ваш проект.
Сбои развертывания, которые мы действительно отладили
Самая дорогая ошибка в проектах RFID на дальних расстояниях-на больших расстояниях — это не покупка неправильного оборудования,-а неправильная установка правильного оборудования. Вот три модели сбоев, которые нам пришлось исправить.
Призрачные чтения от сильных читателей убили логистический проект в Монтеррее еще до того, как мы вмешались.Интегратор потратил три недели на устранение неполадок с фантомным инвентарем. Считыватель был настроен на максимальную допустимую мощность, расширяя поле далеко за пределы предполагаемой зоны считывания и улавливая метки на соседних полосах. На исправление ушло два часа: снизить мощность до 60% (около 18 дБм), добавить панели поглотителя радиочастотных сигналов на границах зон. Противоречиво, но более низкая мощность давала более чистые данные.
Лабораторно-проверенный диапазон не выдерживает контакта со стальными конструкциями.Считыватель, установленный на расстоянии 30 см от стальной балки, может потерять половину своего эффективного радиуса действия из-за наведенных токов, нарушающих геометрию поля. Теперь для любого проекта, связанного с металлическими конструкциями, нам требуется предварительное-обследование места развертывания с использованием анализатора спектра. Это не является обязательным,-это разница между системой, которая работает в первый день, и системой, требующей двух этапов репозиционирования после ввода-в эксплуатацию.
Необработанные операции чтения передаются непосредственно вWMSнарушить точность данных.Без фильтрации промежуточного программного обеспечения-удаление дубликатов,-порогового времени пребывания,-дедупликации на основе зоны-точность часто оказывается ниже 75 %. В трех интеграциях LF-с-WMS, которые мы проверяли за последние два года, базовая точность до фильтрации колебалась от 68% до 79%. Аппаратное обеспечение работало нормально; интеграция программного обеспечения не дала результатов.
Если вы приобретаете метки дальнего радиуса действия LF у нового поставщика, спросите, как они справляются с такими сценариями. Поставщик, который продает только метки и направляет вас в другие места для настройки или поддержки интеграции считывателя, вручает вам детали без инструкций по сборке.
Выбор оборудования без переплаты
При оптовой закупке тегов с расширенным-считыванием 125 кГц спецификация имеет меньшее значение, чем контекст развертывания. Бирка, рассчитанная на 80 см на настольном приспособлении, может обеспечить длину 40 см на штамповочном цехе, окруженном индукционными нагревателями.
Вот что мы советуем клиентам сделать, прежде чем совершать оптовые заказы.
Требуйте проверки-для конкретного приложения.Попросите поставщика провести испытания на ваших реальных материалах-или, как минимум, на материалах с аналогичной проводимостью и толщиной. Если они не могут предоставить кривую-расстояния чтения в ваших условиях, это тревожный сигнал.
Рассчитайте общую стоимость системы, а не цену за единицу.Карты-раскладушки с более крупными катушками стоят дороже за единицу, но позволяют использовать меньшее количество считывателей. Эпоксидные дисковые бирки для-монтажа на металле добавляют еще один уровень затрат, но устраняют необходимость в проставочном оборудовании. Самая дешевая метка на единицу редко оказывается самой дешевой используемой системой.
Проверьте сертификаты на соответствие вашей среде.FCC Part 15 и CE являются базовыми. В промышленных масштабах все чаще требуются корпуса со степенью защиты IP67/68 для считывателей и химическая стойкость меток, подвергающихся воздействию охлаждающих или чистящих средств. Сокращение углов здесь превращает капитальный проект в повторяющуюся замещающую позицию.
У нас есть в наличии наиболее распространенные форм-факторы 125 кГц и 134,2 кГц для промышленного применения. Если вы хотите провести технико-экономическое обоснование вместе со своей командой инженеров, отправьте нам параметры вашего приложения-тип материала, необходимое расстояние чтения, ежемесячный объем, условия окружающей среды-и мы подготовим рекомендации по пути со сравнением затрат за три-года в течение 48 часов.Запросить техническую консультацию →
Часто задаваемые вопросы
Вопрос: Какой диапазон чтения я могу реально ожидать от пассивных LF-меток?
Ответ: Стандартные метки карт ISO-достигают 60–100 см при использовании оптимизированных считывателей; Негабаритные форматы раскладушек могут превышать 130 см. Но эти цифры предполагают идеальные условия-близость металла и ориентация метки могут сократить эффективную дальность действия на 40–50 %. Единственный способ узнать свой ассортимент — протестировать на реальных материалах.
Вопрос: Надежно ли работают метки LF на металлических поверхностях?
О: В большинстве случаев лучше, чем УВЧ, поскольку низкочастотные магнитные поля проникают в цветные металлы-с минимальным затуханием. Но большие поверхности из железа все равно могут создавать искажения поля. Для-металлического монтажа попросите бирки со встроенными-прокладками или ферритовой подложкой.
Вопрос. Чем полу-пассивные теги LF отличаются от полностью пассивных?
Ответ. По данным нашего тестирования, полу-пассивный режим увеличивает дальность действия на 35–45 %, но стоит в 3–5 раз дороже за метку и требует управления жизненным циклом батареи. Безубыточность зависит от вашей-плотности точек чтения и трудозатрат-мы можем провести сравнение для вашего конкретного макета, если вы пришлете нам параметры сайта.
